DKW Hummel Super 156
Beschreibung
Orginalzitat aus einem Prospekt von 1961:
"DKW Hummel Super 156: ein Kleinkraftrad mit Eleganz und Schwung, ohne Geschwindigkeitsbegrenzung! Es ist mit dem bewährten 3,7-PS-Motor ausgestattet, der dem Fahrzeug eine Geschwindigkeit von ca 65-70 km/h gibt. Sie können damit auch auf der Autobahn fahren. Diese Modell wird mit unserer neuen Teleskop-Federgabel ausgestattet, die dem Fahrzeug hervorragende Fahreigenschaften verleiht. Sonst auch hier die beliebte Super-Ausstatung wie: zweifarbige Lackierung korallenrot/elfenbein, bequeme Doppelsitzbank, Chromtank, Weisswandreifen, Chromfelgen,Dreiganggetriebe mit Handschaltung"
Technische Daten:
- Hubraum: 48ccm
- Leistung: 3.7 PS bei 6800 U/min
- Kupplung: 4 Scheiben Lamellenkupplung im Ölbad
- Getriebe: 3 Gang Ziehkeilgetriebe mit Handschaltung
- Gewicht: 85kg
- Höchstgeschwindigkeit: 65...70 km/h
- Baujahr: 1961
Restauration
Revision des Motors
Für die Revision des Motors musste ein recht grossen Aufwand betrieben, da der Motor sehr verschliessen war. Der Grund für den hohen Verschleiss ist nicht etwa eine hohe Laufleistung, sondern das der Motor, aufgrund gelockerter gesetzlicher Bestimmungen anfang der 6oger Jahren immer mit höherer Leistung gebaut wurde. Die Leistung stieg kontinuierlich von 2 PS auf 4.2 PS um mit der Konkurrenz mitzuhalten.
Neben der allgemeinen Reinigung des Motors, wurden viele Teile erneuert oder aufbereitet. Unter anderem wurde der Zylinder auf Übermass gebohrt und ein neuer Kolben eingebaut, die Kurbelwelle revidiert, sämtliche Lager und Dichtungen ersetzt. Auch die Zündung verlangte einige Arbeit: Neuer Schmierfilz, Unterbrecher und Kondensator, sowie die Zündspule neu wickeln. Nachdem die Lüfterhaube ausgebeult und frisch verchromt war, konnte der Motor endlich komplett zusammengebaut werden. Zu guter letzt noch das Firmenschild annieten und ein bisschen polieren.
Tipp: Als Profilschnur an der Lüfterhaube (Artikel: 999 993 02 01 / Gruppe 2; 7m) kann die Isolation einer weissen 0.5qmm Litze vewendet werden.
Revision der Räder

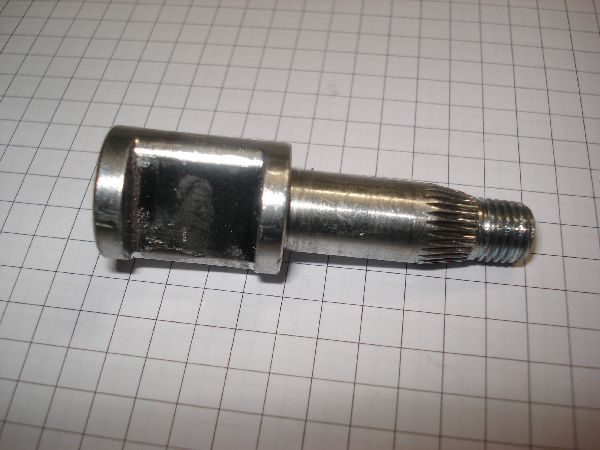

Die Revision der Räder gab wiederum Einiges zu tun. Die Bremstrommeln habe ich ausgedreht, die Bremsbacken neu belegen lassen. Viele Kleinteile mussten ersetzt oder aufgearbeitet werden. Die Vorderachse war leider verbogen, so das diese auch nachgefertigt werden musste. Das exotische Gewinde (Fahradgewinde Fg 9.5) habe ich mit der Drehmaschine geschnitten.

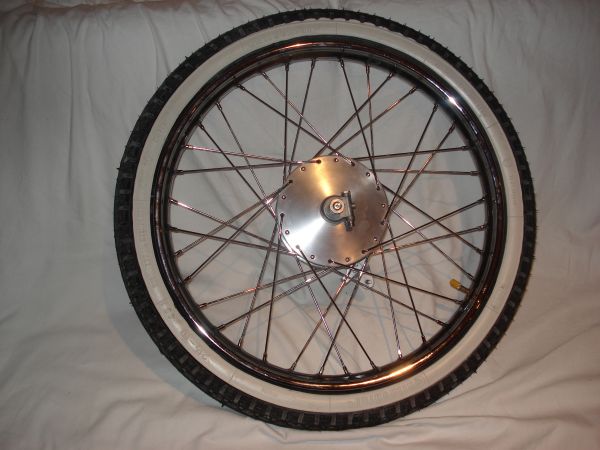

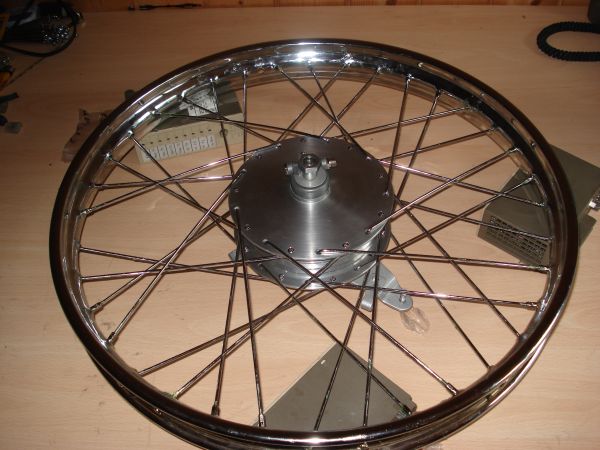

Die Räder speichte ich selber ein, das ist gar nicht so schwierig wie ich zuerst befürchtet habe. Ich kann nur empfehlen es mal selber zu probieren. Wichtig ist, dass man die Nippel etwas einfettet und nicht zuviel aufs Mal korrigieren wil. Um die Zentrierarbeiten gut erledigen zu können, habe ich mir einen stabilen Zentrierständer gebaut. Die Felgen konnte ich bis auf ca. 0.2mm Seiten- und Höhenschlag einstellen. Anschliessend wurden noch die neuen Weisswandreifen aufgezogen.

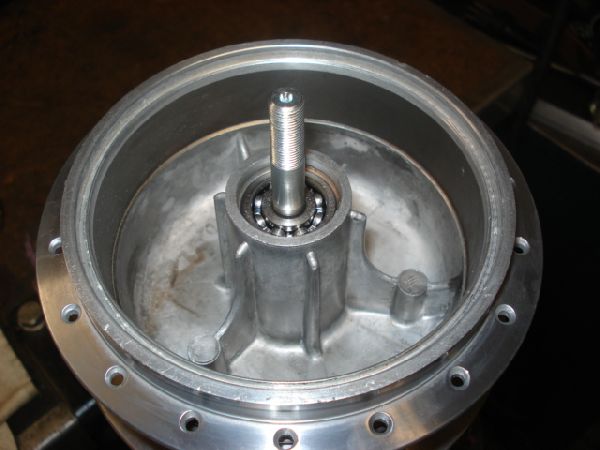

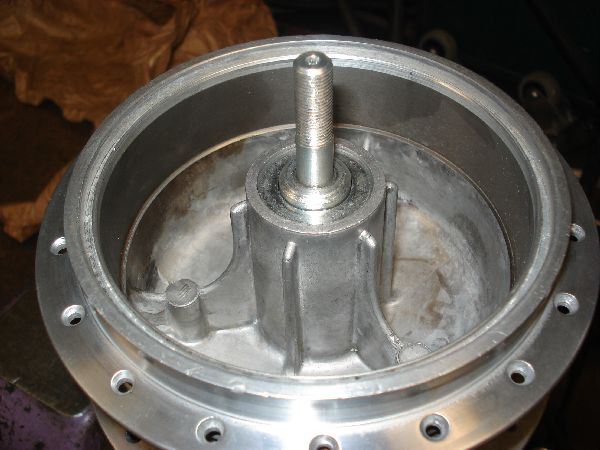

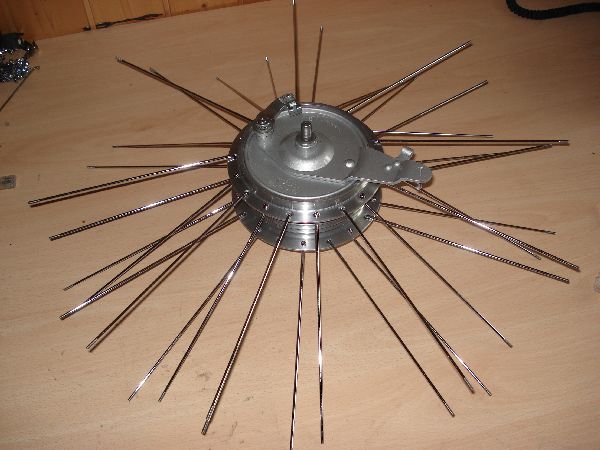

Einige Bilder vom Zusammenbau des Vorderrads:

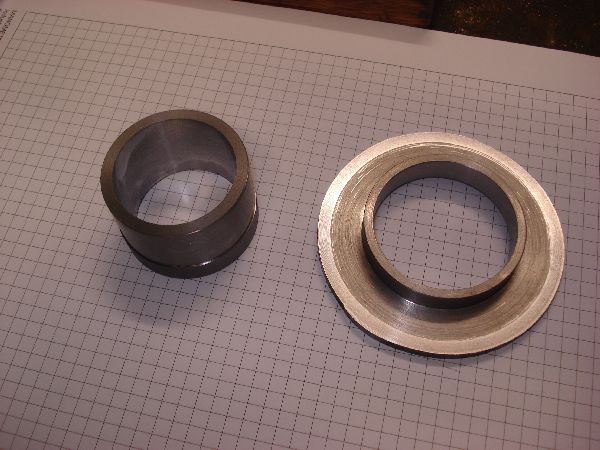

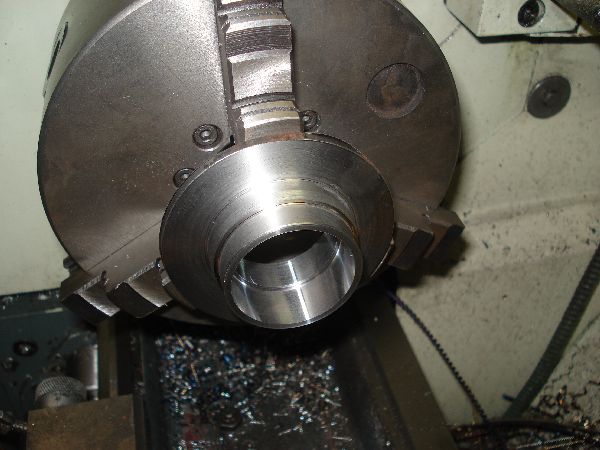

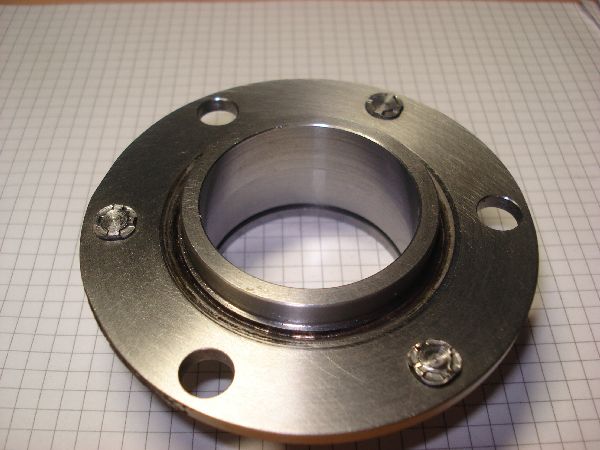

Am Hinterad hatte leider der Lagersitz am Mitnehmerflansch des Kettenrads viel zu viel Spiel, so dass das Kettenrad eierte, und so die Mitnehmergummis zerstörte. Zuerst wollte ich nur einen neuen Lagersitz einlöten, musste das Teil schlussendlich doch komplett neu anfertigen, da es verzogen war und so kein ordentlicher Rundlauf für das Kettenrad hergestellt werden konnte. Für das Vernieten der drei Mitnehmerbolzen musste ein spezieller Nietendöpper gebaut werden. Das Hinterrad konnte mittlerweile fertig montiert und eingespeicht werden.
Revision des Fahrgestells
Schwinghebel
Bei fast allen Hummeln sind die Lagerungen der Schwinghebel ausgegeschlagen. Um weiterem Verschleiss vorzubeugen habe ich wartungsfreie Gleitlagerbuchsen eingepresst und neue Wellenstücke mit geschliffener Oberfläche angefertigt. Bei erneutem Verschleiss kann nur die Buchse ersetzt werden und die Bohrung in den Schwinghebeln weitet sich nicht mehr weiter aus.
Bremspedal
Das Bremspedal hatte sehr viel Spiel. Deshalb musste ich den Bolzen im Lagerbock und die Buchse im Pedal neu machen.
Griffarmaturen

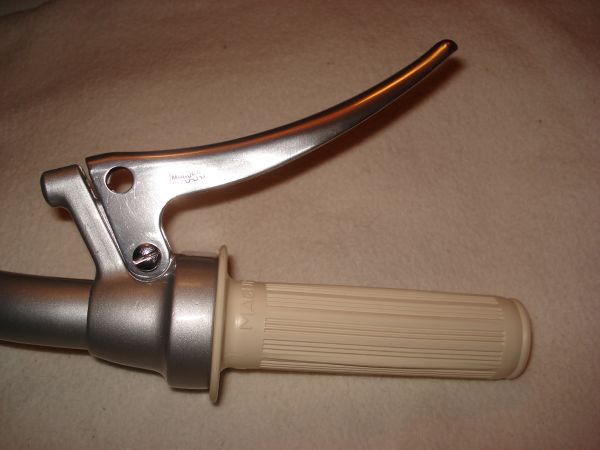

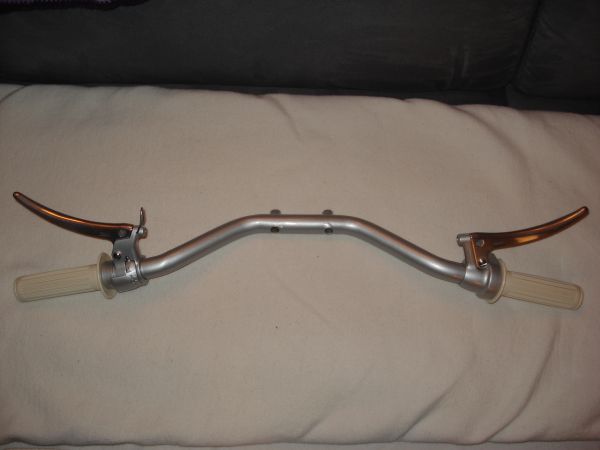

Der Lenker und die Griffarmaturen wurden frisch lackiert und mit neuen Griffgummis versehen.
